皮帶機運輸系統不僅是礦山煤炭輸送的重要通道,更是國家能源集團北電勝利能源(簡稱“勝利能源”)儲運人承載夢想接續奮進的希望,有著天藍色外殼的皮帶機鋼鐵巨龍?jiān)趦膳曰ā⒉莸囊r托下增添了幾分婀娜,共同構建成了一幅抒發著儲運人最 美詞句的油彩畫。
從傳統到智能,“破而后立,喻曉新生”,歷史進程中的儲運中心用心描繪著絢麗多姿的彩色油畫,一幅幅綠色、環保、智能的畫卷正在悄然展現于人們的眼前。
國家能源集團北電勝利能源——儲運中心皮帶機節能提效項目改造
對地面生產系統M632、M633皮帶機驅動系統進行改造,實現對上述兩條皮帶機的永磁滾筒驅動運行,從而有效降低驅動系統故障率,提高系統傳動效能,并具有啟動電流小,起動轉矩大,過載能力強,減輕勞動強度等特性。
低碳賦能打造智能儲運
勝利能源儲運中心近年來是綠色發展的倡行者,以筑牢綠色屏障,守好綠水青山為信念,不斷把“綠色”的概念進行豐富和化,把生態文明理念貫穿于煤炭“破、儲、篩、輸、運”的全過程,狠抓節能減排,讓科技賦能“綠色”、“低碳”生產。而勝利能源儲運中心原有的裝車二系統倉下M632、M633皮帶機驅動系統因投運時間較長,效率較低,故障率高,能耗高、維護成本較高等問題?，F(xiàn)針對這些問題對M632、M633膠帶機原有驅動系統進行永磁同步滾筒驅動改造,實現上述兩條膠帶機的永磁變頻驅動運行,取消減速機、液力耦合器、聯軸器、驅動滾筒、異步電機,升級為永磁同步電動滾筒+制動器的驅動形式;傳動最簡化,實現了無齒化傳動。從而有效降低驅動系統故障率,提高系統傳動效能。從而有效降低驅動系統故障率,提高系統傳動效能,永磁滾筒效率大于94.9%,功率因數大于0.95;并具有啟動電流小,啟動轉矩大,過載(2倍)能力強,效率高、能耗低、占地空間少、運行電流低等諸多優點。
本系統解決方案分別在兩個項目進行實施。
項目一采用30kW-160kW永磁滾筒驅動系統;
項目二采用660V/450Kw永磁直驅電動滾筒,并配置相應的自循環水冷裝置、箱式變壓器、變頻器。在現有帶式輸送機基本土建和機電設施配置基礎上,在不改變皮帶強度、托輥以及機架等條件下,通過取消異步電動機+永磁聯軸器+制動器+減速機+驅動滾筒的驅動形式,升級為永磁電動輥筒+制動器驅動形式,提升皮帶機裝機功率和皮帶帶速,進而提升單皮帶運行能力,實現M632、M633膠帶機小時運量由3000t/h提升到4000t/h,以實現M632、M633皮帶機帶速無極調速,正常生產情況下,單皮帶小時運量3000t/h、帶速4米/秒;短時提升產量情況下,單皮帶小時運量可以達到4000t/h、帶速5米/秒,為實現M632、M633皮帶機單皮帶運行裝車提供基本條件與可能。大大提高了生產能效,帶來了經濟效益。

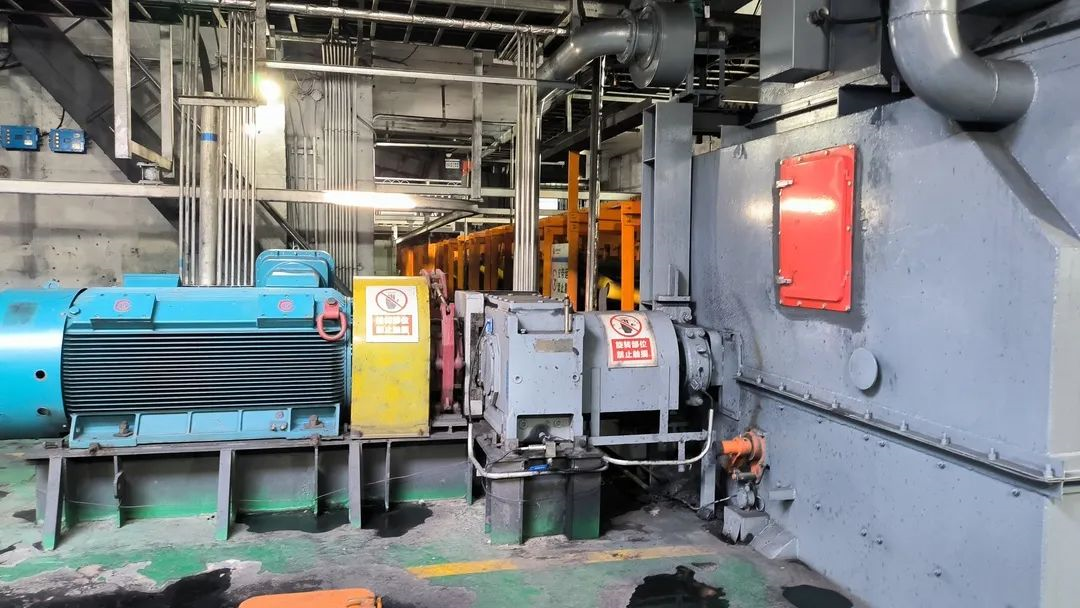

【改造前】

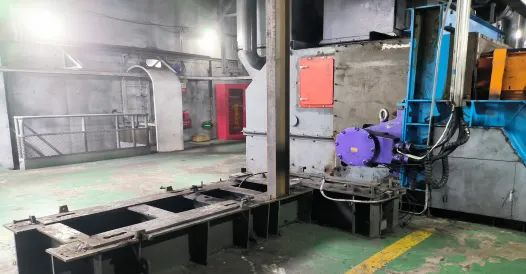

【改造后】
傳動簡化了,設備振動小了,且目前M632膠帶機在帶速4m/s運量運量3400t/h時,運行電流不足100A,運行功率不足100KW。將變頻器輸出功率限制在355KW輸出電流限制在550A,只開1號煤倉,3400t/h的運量,整條皮帶重載停止后,輕松實現重載啟動。
運量1600t/h時,變頻器電流62.1A
運量2600t/h時,變頻器電流64.56A
運量3200t/h時,變頻器電流74.33A

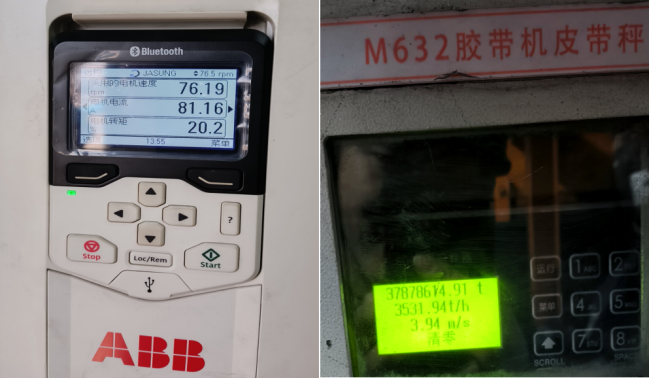

運量3400t/h時,變頻器電流81.16A

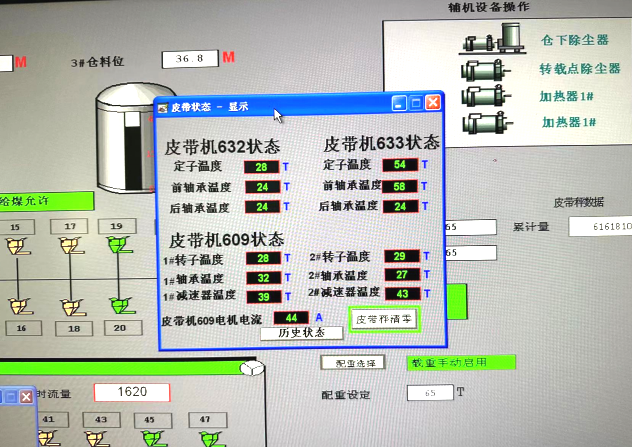

目前M632膠帶機已經完成永磁滾筒驅動改造,M633膠帶機還未改造。M632改造永磁滾筒后,比M633異步電機驅動的,定子、前軸溫度低接近一半。
方案優勢:
01節能
在現有全流程智能裝車站技術的基礎上,利用好M632、M633、M609三條變頻調速皮帶機的技術優勢,開發二號裝車站皮帶機智能調速技能控制技術,實現控制系統根據料流量自動控制皮帶運行速度,達到“料流量大、皮帶快速運行;料流量小、皮帶慢速運行”的節能效果,加之永磁滾筒自身節能效果,最終達到改造后M632、M633皮帶機相比異步機系統節能30%的節能效果,從而減少碳的排放;
02低維護成本
減少運行維護工作量,降低運行維護成本,提高設備可靠性,達到連續30天內無故障停機;
03高功率因數
提升皮帶機生產效率,滾筒額定效率達到96%,功率因數達到0.97;
04充裕的裝機功率
實現啟動電流小,滿載啟動,起動轉矩大的目標,可在2倍額定電流以內滿載啟動,起動轉矩達到額定轉矩200%;過載能力強,且通過變頻器做到平穩啟動運行,減少對電網沖擊,解決重載啟動困難。
嘉軒與勝利能源將以此為基礎,不斷探索全流程,全覆蓋,全方位的永磁驅動解決方案,努力為行業提供可復制,應用性強、極具推廣價值的應用模式。幫助企業增加產值利潤、及低碳、節能、節地等成效。
【國家能源集團北電勝利能源】 2012年被國家能源局、《中國能源報》評為“中國最 美礦山” 2013年被內蒙古自治區綠化委員會評為“全區綠化模范單位” 2018年被中國煤炭加工利用協會評為“節能減排先進企業” 2019年被列入內蒙古自治區綠色礦山名錄 2020年被納入全國綠色礦山名錄是全盟一家被入選國家綠色礦山名錄的煤礦企業。
