案例背景
1、業務訪問流程
納稅人通過互聯網登陸網上申報服務器，提交相關納稅信息；
網上申報服務器將這些納稅信息轉發給前置機的同時，將相關信息寫入征管服務器數據庫；
網上申報服務器與前置機的數據交互出現問題，那么網上申報服務器會將征管服務器數據庫相關的信息鎖死。
2、故障現象
網上申報業務系統運行時，每天總有一部分納稅人的申報表單數據無法正常上傳，通過征管服務器的業務軟件可發現這些用戶的申報數據處于鎖狀態；
在沒有網閘的情況下，網上申報服務器與前置機直接通訊，則故障現象消失，網上納稅全部正常。

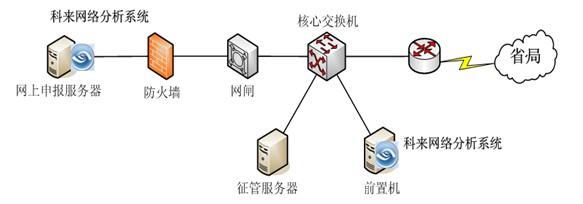

3、網上申報服務器的地址是192.168.1.1，經過網閘后轉換為X.X.16.73，前置機的IP地址為X.X.16.56，征管服務器的IP地址為X.X.16.200。網絡拓?fù)鋱D如下：
案例分析
結合故障現象與業務流程，我們可以清晰的發現，問題應該出現在網上申報服務器經過網閘的地址轉換后與前置機交互的過程中。網閘是最為可疑的故障關鍵點，遂在網閘前后部署網絡分析系統（在此環境下，可直接在申報服務器上和前置機上分別安裝網絡分析系統），對網上申報業務數據交互過程分別進行抓包。
通過科來網絡分析系統捕獲前置機交互的數據包，一段時間后，我們?cè)?ldquo;TCP會話” 視圖中，發現某些TCP會話持續時間比一般TCP會話長很多（這是跟正常情況下的業務會話持續時間對比發現，屬于對比分析法應用方式的一種）。打開其中一個TCP會話，查看其詳細的數據包視圖，以了解其具體交互過程。
網閘地址73首先發送reset報文，后網閘地址向前置機發送（重傳）報文，前置機直接發送reset報文重置連接。這個過程，導致該TCP會話持續時間很長。我們還發現這些TCP會話中，存在大量的TCP重置報文，且第一個發送reset報文的是網閘的IP地址。
網閘為什么會突然給前置機發送reset報文呢？我們查看這個reset報文的詳細解碼視圖，發現這個數據報文的源MAC地址并非網閘的MAC，真實的網閘MAC地址是00:40:63:EF:43:DF，而這個數據報文的源MAC地址卻是00:21:5E:82:AF:86，難道是網內存在某些設備針對該業務數據進行會話劫持攻擊？通過進一步的分析，在這個reset報文之前，是前置機發送給網閘地址的確認報文，這個報文封裝的目的MAC地址就是00:21:5E:82:AF:86。
前置機為什么會在數據交互的過程中，突然出現這種狀況呢？一般而言，主機是根據其ARP表項來封裝要發送的數據報文的目的MAC地址，那么，這里前置機發往網閘數據報文的目的MAC地址出現改變是否是因?yàn)榍爸脵C(jī)的ARP表項內容變化了呢？我們?cè)谇爸脵C(jī)的DOS窗口下，使用arp –a命令查看異常時的ARP表項內容，發現網閘IP對應的MAC地址的確變成了00:21:5E:82:AF:86。
Internet Address Physical Address Type
X.X.16.73 00-21-5E-82-AF-86 dynamic
能夠?qū)е翧RP表項更新的只可能是ARP報文，是前置機收到ARP欺騙報文導致了ARP表項的更新嗎？由于前面都是針對TCP層面的數據交互來分析的，看不到ARP報文，因此我們決定在科來網絡分析系統的“數據包”視圖查看交互過程的所有數據報文。我們發現在網閘向前置機發送連接請求之后，前置機立即向網絡中發送ARP請求，請求網閘IP對應的MAC；在網閘響應了前置機的ARP請求之后，前置機開始與網閘進行TCP三次握手交互；這是，來自MAC地址為00-21-5E-82-AF-86的ARP響應到達了前置機，前置機更新其ARP表項，以后，前置機在收到來自網閘的數據報文之后，都向00-21-5E-82-AF-86地址發送確認報文。

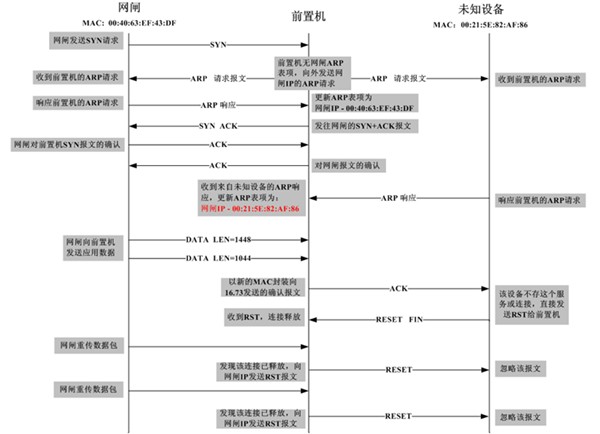

為了便于大家理解，我們將這個交互過程中，網閘、前置機以及未知設備的數據交互情況和狀態變化做一個圖示，如下：
通過上面的圖示，我們可以清楚的看到，導致該業務故障的原因是網絡內有一臺設備使用了和網閘一樣的IP地址。
另外，我們分析前置機的狀態，可以知道，前置機之所以會在交互的過程中向網絡內發送目的IP為網閘的ARP請求報文，是因?yàn)榍爸脵C(jī)ARP表中網閘IP的ARP表項老化。在前置機ARP表中網閘IP的ARP表項未老化之前，網閘與前置機交互數據時是正常的，而網閘與前置機的業務數據交互間隔時間是隨機的（這決定于網上納稅用戶登錄網上申報服務器提交納稅信息的時間），這就可以解釋為什么是部分網上申報業務表單出現異常。
網絡內有2臺設備使用了同一個IP地址，應該很容易被發現，為什么一直沒有被發現呢？其實，這是因?yàn)榫W(wǎng)閘的這個IP只有網上申報業務使用，而那個未知的網絡設備設置的這個IP，很可能僅僅是用來管理的，這個設備長期在線，又很少有人管理（至少信息中心的人都不知道該設備的存在），因此不會主動向網絡中發送ARP報文，不會影響到網絡內其他主機和應用的正常運行。但是，它會響應其他主機對它IP地址的ARP請求。我們可以通過交換機的MAC地址表找到這個設備所在的位置。
分析結論及解決方法
此次業務故障的原因完全跟網閘無關，是由于內網一臺MAC地址為00:21:5E:82:AF:86的設備和網閘映射的地址沖突導致的。
問題原因定位之后，我們至少可以通過以下三種方式解決該故障：
1、由于是ARP表更新導致的，我們可以手動綁定網閘的ARP，或者修改注冊表，將前置機的ARP表老化時間調大。
2、找出使用了網閘映射IP的設備，修改該設備的IP地址；修改網上申報服務器通過網閘后映射的IP地址。
3、還可以讓該業務系統在應用層面設置一個檢測模塊，當發現有表單提交異常時，等待一段時間，重新向前置機提交表單。
總結：在剛接觸到這個故障時，以為是網閘的原因?qū)е碌墓收希峭ㄟ^(guò)數據包分析后我們發現是由于網絡中有IP地址沖突導致的故障，所以在接觸到故障時，不要主觀臆測故障原因，而是要通過分析的手段找到根本的原因，以便提高故障解決的效率。
